常见的温度冲击试验有两个,一个是恒定极值温度冲击,另一个是基于高温循环的冲击,这两个冲击试验都可以使用冷热冲击试验箱来完成,下面我们看一下高温循环的冲击试验怎么做。
高温循环冲击试验的方法步骤如下:

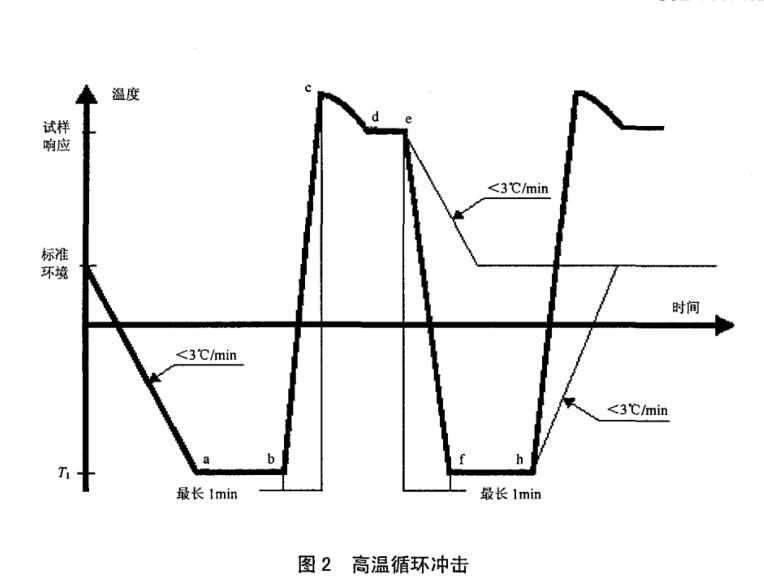

1. 将测试样品放入冷热冲击试验箱,以不超过3℃/min 的速率将试验箱内空气温度调至技术文件中规定的低温极值(如下图中的a),保持此温度至技术文件中规定的时间(下图中的a~b)。
2. 在1min之内将试件转换到高温循环的最高空气温度中(图中的c)(按技术文件的规定)。
一旦关上试验箱门,并使箱温恢复到峰值温度,立即按照适当的日循环部分使冷热冲击试验箱进入温度循环,直到箱内空气温度达到试件响应温度(图中的d按技术文件的规定保持此温度(图中的d~e)。
3. 若不要求其他的循环,试件以不超过3℃/min的温度变化速率返回到标准大气条件,进行步骤“7”)。
4. 在1min之内将试件转换到低温环境(图中的f),并按技术文件的要求达到稳定(图中的f-h)。若要求其他循环,则进行步骤“6”。
5. 若不要求其他循环,试件返回到标准大气条件,进行步骤“7”。
注:除有关文件另有说明外,若由于工作计划等试验程序被中断,试件应保持在试验温度,直到试验重新开始。若温度发生变化,则在试验前试件要稳定在中断前最后成功地完成的试验段的温度上。
6.按技术文件的规定,重复步骤“2-3”。
7.检查试件。若需要,使试件工作。记录结果并与试验前数据比较。
