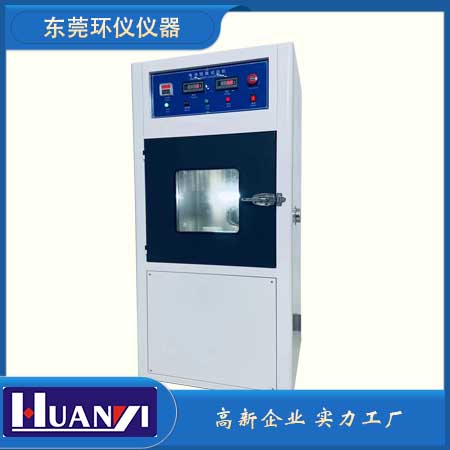

电池短路试压机

2022-09-07 16:07 已有人浏览 小编

分类新能源产品系列

产品电池短路试压机

品牌环仪仪器

适用行业新能源、电池

价格按需求定价

电话 15322932685

产品用途:本机适用于模组以及单体电芯(包括圆柱,方形,软包电芯)短路试验,测试过程中可采集电池表面温度,电压变化数据,电流变化数据等数据。...

详情介绍

产品用途:本机适用于模组以及单体电芯(包括圆柱,方形,软包电芯)短路试验,测试过程中可采集电池表面温度,电压变化数据,电流变化数据等数据。


产品说明:动力电池短路试验机采用PLC人机界面控制方式,具有操作简单,界面清晰明了,编程简易,维护容易等特点。接触器为主要开关元件,在PLC界面上可进行程序修改,设置好测试条件,接触器吸合并发出强大短路电流使整个回路短路,达到试验所需的最大电流,在短路的测试过程中,可实时采集电流的变化情况。


在设备过程中回路电阻(即接触器电阻+连接端接线+电池夹具三者总电阻为<5mΩ或80mΩ±20 mΩ)。测试回路所能承受的最大额定短路电流为5000A,设备所能承受的短路电流大于5000A。测试过程中的电池表面温度,电压变化数据,电流变化数据,经采集元件检测并反馈至PLC主控制程序中。


满足标准:

GB  31241-2014 《 便携式电子产品用锂离子电池和电池组安全要求》

GB/T 18287 -2013《蜂窝电话用锂离子电池总规范》外部短路要求

GB/T 8897.4-2008《原电池第4部分锂电池的安全要求》

YD/T 2344.1-2011 《通信用磷酸铁锂电池组  第1部分:集成式电池》

GB/T 21966-2008 《锂原电池和蓄电池在运输中的安全要求》

MT/T 1051-2007《矿灯用锂离子蓄电池》

YD 1268-2003《移动通信手持机锂电池及充电器的安全要求和试验方法》

GB/T  19521.11-2005《锂电池组危险货物危险特性检验安全规范》

YDB 032-2009《通信用后备式锂离子电池组》

UL 1642:2012《锂电池标准》

UL 2054: 2012《家用和商用蓄电池组》

UN38.3(2012)《关于危险货物运输的建议书—试验和标准手册》第三部分

IEC62133-2012《含碱性或非酸性电解液的蓄电池及蓄电池组 的安全要求》

IEC 62281: 2004《锂原电池和蓄电池在运输中的安全要求》

IEC 60086: 2007 《原电池第4部分锂电池的安全要求》


技术参数:

冲击电压AC 1kv/1.2-50μs(峰值)1min
直流响应时间≤5μs
动作特性冷态吸合电压 <66%Us
5%Us<冷态释放电压 <30%Us
动作时间吸合时间/释放时间≤20ms
短路测试工位1工位
电压采集范围0~100V
电压采集通道每工位匹配1通道
电流采集范围0~5000A
电流采集通道每工位匹配1通道
温度采集范围-40~1000℃
温度采集通道每工位匹配4通道
温度传感器4条K型热电偶
短路回路电阻2组,短路端接线连接端口为铜端子,阻值分别为<5mΩ,80mΩ±20mΩ
短路方式机械式气动吸合
机械寿命35万次
控制方式近程采用触摸屏控制+远程遥控器控制方式
测试对象模组以及单体电芯(包括圆柱,方形,软包电芯)
